油冷机 AKZ9 规格

AKZ9 SERIES的规格介绍

规格

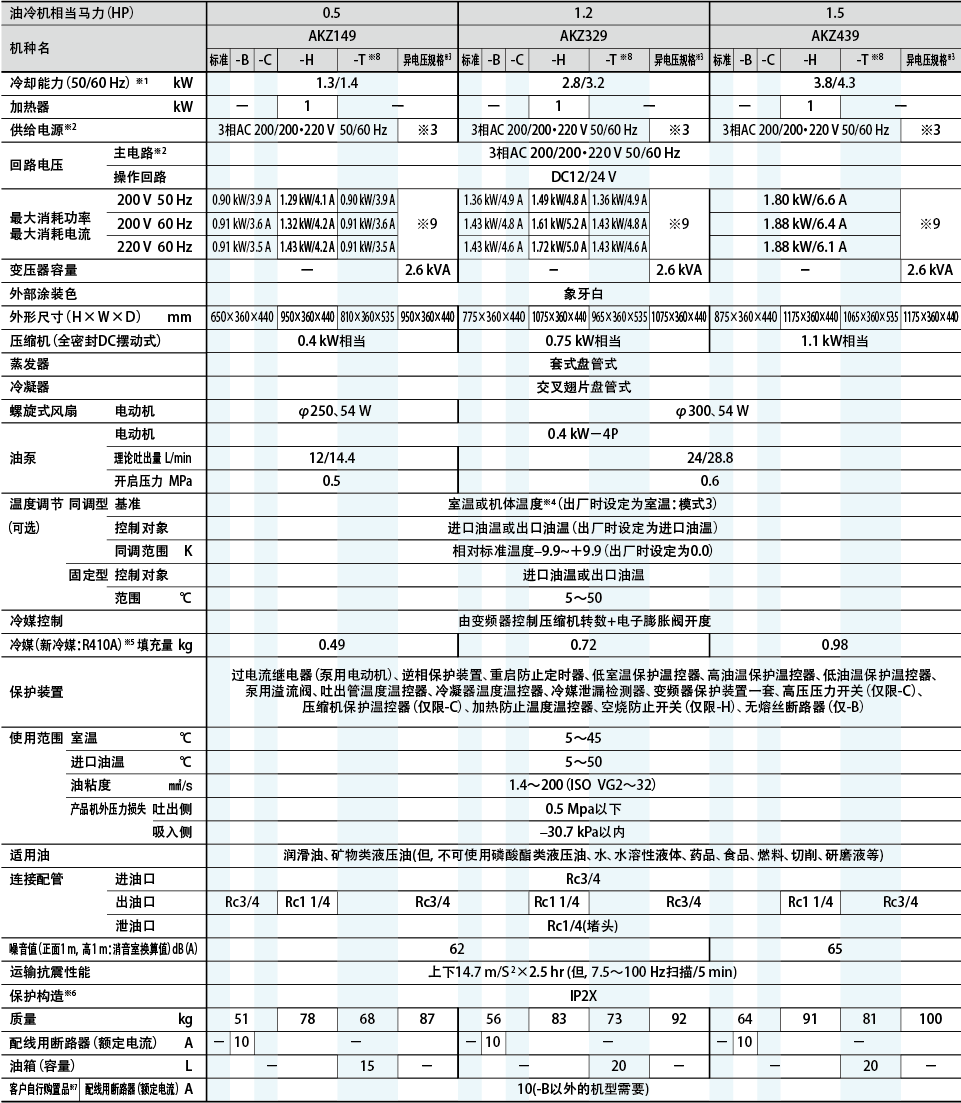

AKZ149, AKZ329, AKZ439

※1
冷却能力显示在标准点的值(入口油温:35℃、室温:35℃、使用油:ISO VG32)。产品公差约为±5%。
※2
电源请务必使用工业用电。如果使用变频电源,有烧坏的可能。另外电压浮动幅度在±10%以内。电压浮动幅度超过±10%的情况,需要另外咨询。
※3
异电压规格根据供给电源分为-046,-047,-048三种机型。-047,-048机型是带变压器对应的。 主回路电压变压器2次侧电压是AC200V 50/60Hz。(因为-046不带变压器,外形尺寸及质量和标准机相同。主回路电压是AC220・230V 50/60Hz。)。
※4
需要另售的机体同调热敏电阻。
※5
-C机型附带冷媒R41OA的SDS(安全数据表)。
※6
电装盒保护构造:相当于IP54(但是,接线口需要使用IP54以上的接线管)。
※7
运输中的耐震规格是标准式的。
※8
本产品中没有附带接线用断路器。需要客户另行准备。
※9
油箱液位计的黄线表示最高液位,红线表示最低液位。
※10
异电压规格的最大消耗功率/最大消耗电流如下表。

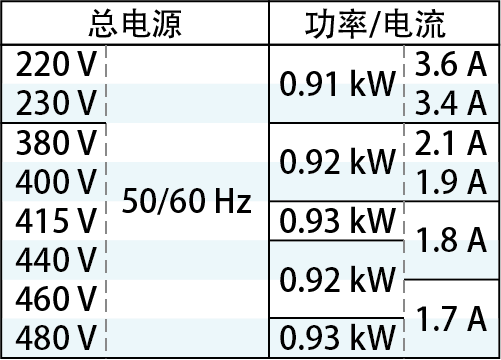

■AKZ149

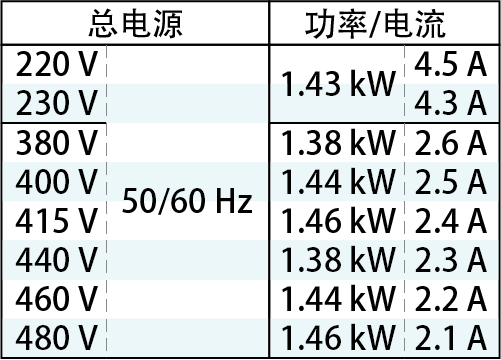

■AKZ329

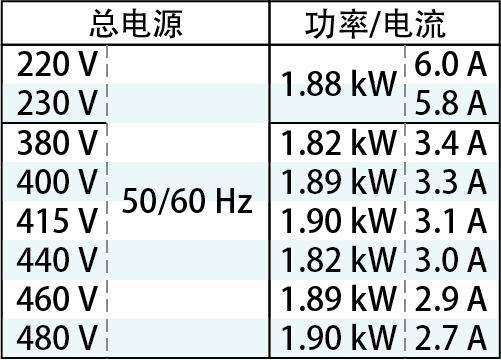

■AKZ439

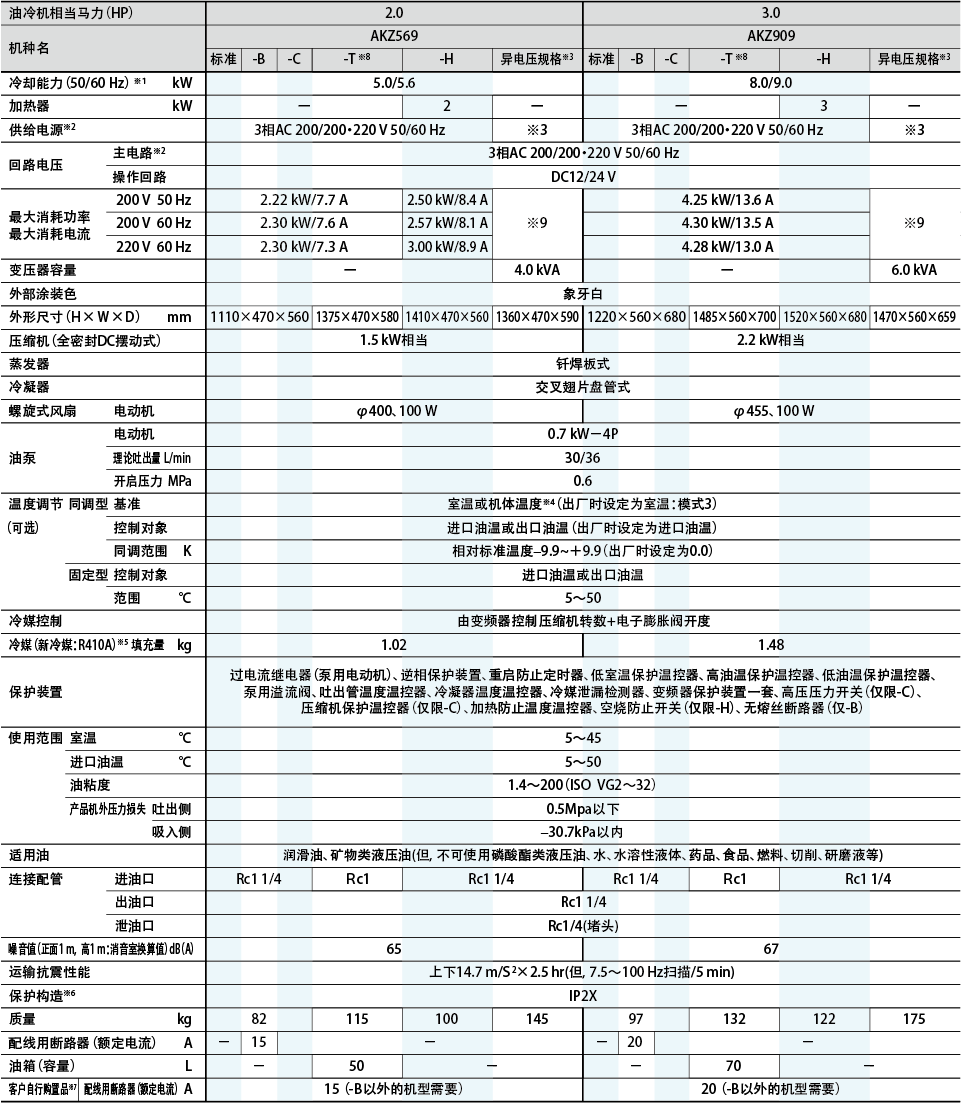

AKZ569, AKZ909

※1
冷却能力显示在标准点的值(入口油温:35℃、室温:35℃、使用油:ISO VG32)。产品公差约为±5%。
※2
电源请务必使用工业用电。如果使用变频电源,有烧坏的可能。另外电压浮动幅度在±10%以内。电压浮动幅度超过±10%的情况,需要另外咨询。
※3
异电压规格根据供给电源分为-046,-047,-048三种机型。-047,-048机型是带变压器对应的。 主回路电压变压器2次侧电压是AC200V 50/60Hz。(因为-046不带变压器,外形尺寸及质量和标准机相同。主回路电压是AC220・230V 50/60Hz。)。
※4
需要另售的机体同调热敏电阻。
※5
-C机型附带冷媒R41OA的SDS(安全数据表)。
※6
电装盒保护构造:相当于IP54(但是,接线口需要使用IP54以上的接线管)。
※7
运输中的耐震规格是标准式的。
※8
本产品中没有附带接线用断路器。需要客户另行准备。
※9
油箱液位计的黄线表示最高液位,红线表示最低液位。
※10
异电压规格的最大消耗功率/最大消耗电流如下表。

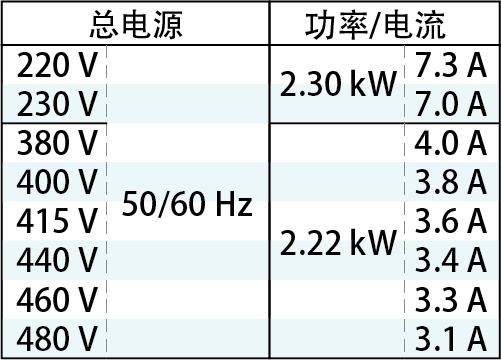

■AKZ569

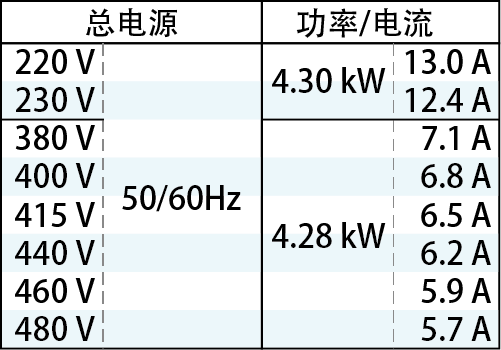

■AKZ909

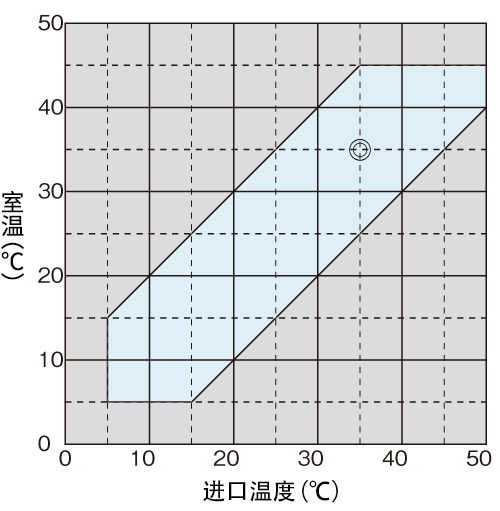

使用范围

※1
◎表示标准点。
※2

请务必在图 的使用范围内使用。

(在使用许可范围外使用,可能会导致故障。)
